YHMK5320×70 Přesná CNC bruska na portálové vodicí lišty

YHMK5320×70 Přesná CNC bruska na portálové vodicí lišty

Vhodné pro velkoobjemové vysoce přesné broušení rovinných a vodicích lišt s velkým objemem broušení v oblastech výroby obráběcích strojů, průmyslových měřicích nástrojů, dopravy, letectví a armády a dalších souvisejících oblastí. Cílem je řešit problém závislosti na dovozu a dosáhnout substituce dovozu pro vysoce přesné výrobky. brusky.

Typické aplikace pro zpracování

dotaz

Technické znaky

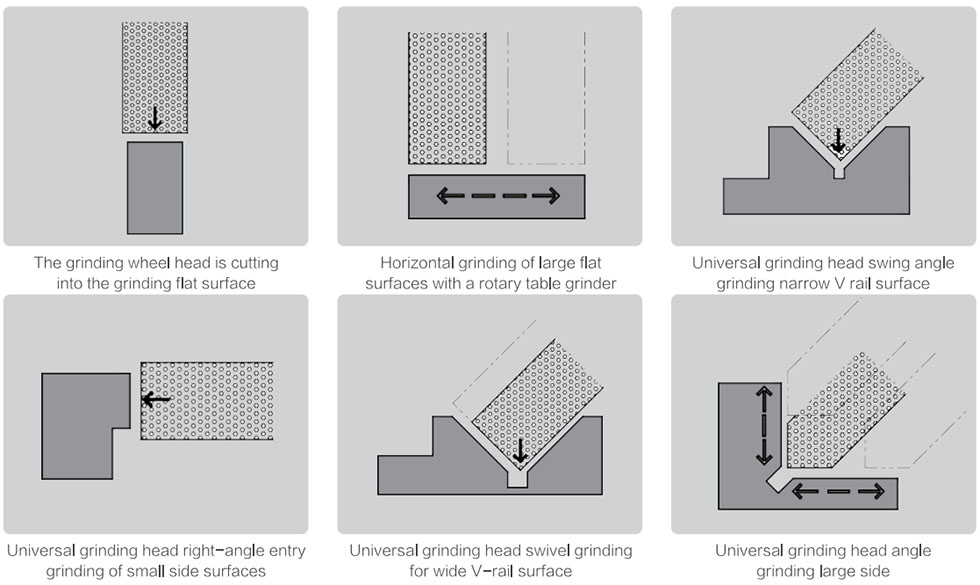

Schéma aplikace broušení

Hlavní rysy

1. Hydrostatická technologie zajišťuje přesnost obrábění a zachování preciznosti.

2. Návrh konstrukce Dragon Gate, hydrostatická technologie.

3. Horizontální a vertikální univerzální brusné hlavy, schopné jednorázového broušení více prvků.

4. Parametrický software pro interakci člověka s počítačem, plně vybavený CNC balíček.

5. Online dynamické vyvažování, systém AE poskytuje perfektní vysoce přesný obráběcí výkon.

6. Hydrostatická technologie s nekonstantním proudem a nekonstantním napětím.

Výkon

Ne.	Položka		YHMK5320×70
1	CNC systém	Model	Siemens 828D

2		Počet současně ovládaných os	3 (X/Y/Z)
3	Rozsah zpracování	Maximální délka broušení	7000mm

4		Šířka sloupce	2700mm
5		Pohyb osy Y horizontálního/vertikálního vřetena	3400mm
6		Šířka pracovního stolu	2000mm
7		Maximální vzdálenost od středu vodorovného vřetena k povrchu pracovního stolu	≥1700mm
8	Horizontální brusná hlava	Specifikace brusného kotouče	φ600×100×φ203.2 mm

9		Vzdálenost od středu brusného kotouče k pracovnímu stolu	1700mm
10		Rychlost otáčení	1450 r / min
11	Vertikální brusná hlava	Úhel natočení	±90° (ruční nastavení)

12		Specifikace brusného kotouče	φ400×20–75×φ127 mm
13		Vzdálenost od čelní plochy brusného kotouče k pracovnímu stolu	≥1400mm
14		Rychlost otáčení	2000 r / min
15	Funkční rozsah osy X pracovního stolu	Rychlost (hydraulický pohon)	5-30m / min

16		Maximální nosnost	18000kg
17		Pracovní zdvih	7200mm
18	Posuv v ose Y horizontálního/vertikálního vřetena	Rychlý posuv	5000 mm / min

19		Přírůstkový posuv	3-75mm
20		Kontinuální podávání	0-5000 mm / min
21		Minimální rozlišení mikroposuvu	1um
22	Posuv v ose Z horizontálního/vertikálního vřetena	Rychlý posuv	500 mm / min

23		Maximální vertikální zdvih	1150 (horizontální vřeteno) / 1050 (vertikální vřeteno) mm
24		Minimální rozlišení mikroposuvu	0.1um
25	Rozměry stroje	Délka × Šířka × Výška	18600 × 7000 × 5800 mm
26	Hlavní přesnost	Radiální házení kužele vřetena brusného kotouče	0.003mm

27		Přímost podélného pohybu pracovního stolu (osa X)	0.018 / 7000mm
28		Rovnoběžnost povrchu pracovního stolu s pohybem brusné hlavy (osa Y)	0.005 / 1000mm
29		Kolmost horizontálního pohybu brusné hlavy (osa Y) k pohybu pracovního stolu (osa X)	0.01 / 500mm
30		Přesnost polohování	Osa Z/W: 0.008/500 mm
			Osa X: Pohon hydraulickým válcem, bez přesnosti polohování

Osvědčení

osvědčení

Náš výzkumný a vývojový tým navázal dlouhodobé partnerství s National University of Defense Technology, Dalian University of Technology, Hunan University, Central South University a dalšími renomovanými institucemi. Yuhuan je také výzkumnou základnou pro doktoranda univerzity Hunan, získá 5–9 patentů ročně.

má36 souvisejících patentů

Certifikát mezinárodních standardních produktů v roce 2005

ProšelISO9001: 2000 mezinárodní certifikace systému kvality, zavedla firemní produktové standardy
